設備簡介

　　該機是由我公司工作人員集多年復混肥生產經驗，開發出的新回轉式轉筒干燥機。該機具有外形美觀，操作簡單、干燥均勻、維修方便等特點，是國內較先進的復混肥烘干設備，該產品遍及國內各地。該機主要用于復混肥生產烘干肥料的溫度和粒度，其特點如下：

　　1.投資小、經濟效益好、性能可靠；

　　2.動力小、無三廢排放、操作穩定、維修方便，流程布局合理，生產成本低。

　　3.揚料板分布及角度設計外觀，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少。

　　工作原理

　　該系列轉筒干燥機其工作原理是：由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。熱風爐（與該機配套使用）所產生熱風經風機的吃力下進入筒體內部。筒體內部上安裝的揚料板不斷將物料翻起，從而達到干燥均勻的目的。烘干后的物料從出料口流出。隨著電動機的不斷旋轉，物料的不斷進入方能實現大批量生產（注：該機于冷卻機配合使用，由于烘干后的顆粒溫度高，不利于儲存，須冷卻后方可儲存）。

　　結構概述

　　整機可分為五大部分：

　　1.托架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的工藝要求，已達到本機所使用的目的。除此外重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。

　　2.傳動部分：整臺干燥機傳動部分是優為重要的整個機體的工作都有此而行。傳動架均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量穩定。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。

　　3.大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用耐磨材料，使本機使用壽命長。

　　4.滾帶：固定于機體兩側，以支撐整個機體。

　　5.機體部分：整臺干燥機中重要的就是機體部分，其采用中碳鋼板焊接而成，內置揚料板采用耐磨材料，分布及角度設計合理，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的。

　　性能優勢

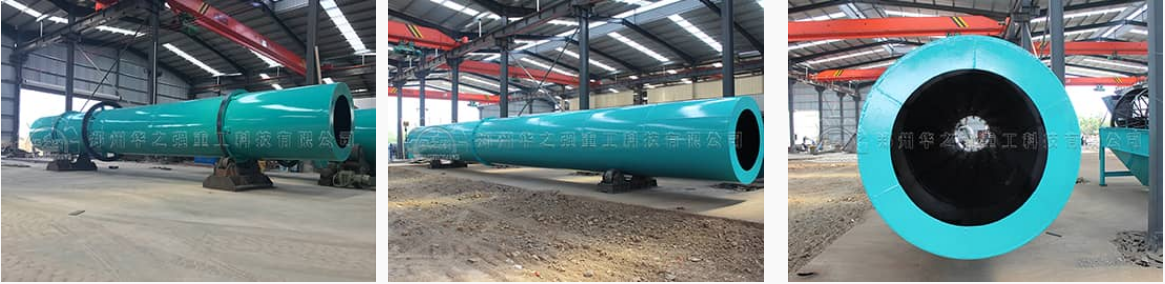

　　設備圖片

　　客戶現場

　　技術參數
